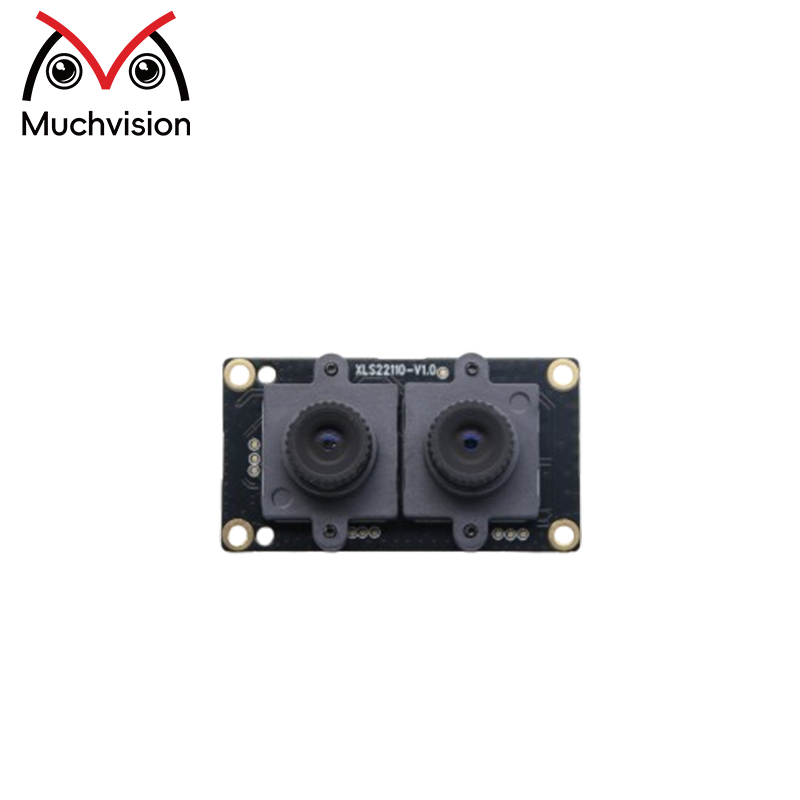

OS02C10 CMOS modul kamere 1080p Full HD Rolling Shutter

Broj modula: XLS22110-V1.0
Senzor: OS02C10
Rezolucija: 1920x1080
Dimenzija: (prilagodljivo)

Veličina piksela: 2,9 μm × 2,9 μm
Slika nizova Površina: 5614,4 μm × 3178.4 μm
Veličina sočiva: 1 / 2,8 "
LENS Chief Ray Angle (CRA): vidi sliku 10-3

Pošaljite upit

Opis

Tehnički parametri

Broj modula	XLS22110-V1.0	Senzor	OS02C10
Rezolucija	1920x1080	Dimenzija	(Prilagodljiv)
Lens Fov	85 stepeni (izborno)	Tip fokusa	FF
Sučelje	USB2.0	Značajka	HDR, Rolling Shutter

Opis proizvoda

OS02C10 senzor nudi 1080p Full HDR video za mobilne i potrošačke kamere. Njegov rolni zatvarač podržava jedinstvenu, dvostruku i trostruku ekspoziciju HDR, snimajući detaljne slike u svijetlo ili nisko - svjetlost.

Rezultati uključuju 16-bitnu kombinovanu sirovu i 12-bitnu komprimiranu sirovu kvalitetu visoke slike. Senzor troši 250 MW aktivnog, pogodnog za prijenosne uređaje.

Sadrži 4 - trake MIPI CSI-2 i LVDS izlaze i SCCB kontrolu, pojednostavljivanje integracije. Njegova 32.000 e / lux-sec osjetljivosti osigurava oštre, živopisne slike za fotografiju i video.

Ističe

1080p HDR video s rolling zatvaračem

Dinamični raspon preko 120db

Podržava višestruki ekspozicijski HDR modovi

MIPI CSI-2 i LVDS izlazi

Dijagram strukture

Camera module structure

parametar

Predmet	Specifikacija
Veličina aktivne nizove	1920 × 1080
Izlazni formati	- Jednostavno izlaganje HDR: 16-bitno - Kombinovano sirovo: 12-bitno (PWL) komprimirano - Dual ekspozicija HDR: 16-bitni kombinirani sirovi + 12- bit vs sirove, komprimirani 12-bitni (PWL) - 3- Exposuse HDR: 12-bitno + 12- malo srednje + 12- malo kratko
Veličina piksela	2.9 µm × 2.9 µm
Područje slike slike	5614.4 µm × 3178.4 µm
Veličina sočiva	1/2.8"
Šef sočiva Ray Angle (CRA)	Pogledajte sliku 10-3
Tip zatvarača	Rolling okidač
Režim skeniranja	Progresivan
Maksimalna brzina kadrova	- 40 × 3 FPS @ 1080p u 10-bitnom - 30 × 3 FPS @ 1080p u 12-bitnom
Maksimalni SNR	40.8 dB
Dinamički raspon	>120 db (DCG + vs Podesan HDR i 3 izloženo zastranjeni HDR)
Osjetljivost	32.000 E⁻ / lux - Sec (zeleni pikselni odgovor @ 530 NM osvjetljenje)
Ulazna frekvencija sata	6 ~ 36 MHz
Napajanje	- Analogno: 2.8V - Digital: 1.1v - I/O: 1.8V
Potrošnja energije	250 MW (aktivno)
Izlazna sučelja	Do 4-trake Mipi CSI-2 ili LVDS
SCCB brzina	Do 1 MHz
Dimenzije paketa	8903 µm × 7100 µm
